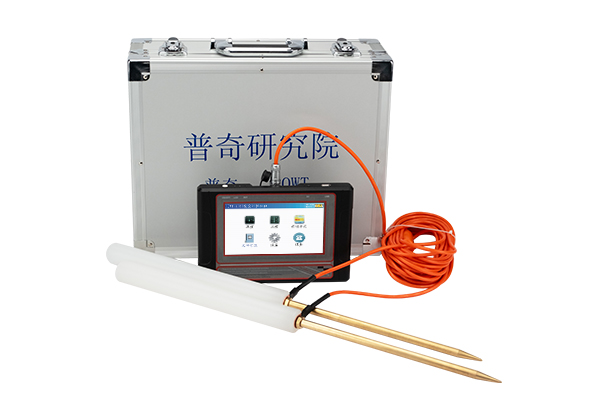

普奇PQWT-KD系列自动成图空洞仪

普奇PQWT-KD系列自动成图空洞仪-仪器介绍

普奇POWT-KD系列天然电场智能化⼀键成图空洞仪是利⽤天然电场作为⼯作场源,以地下岩矿⽯或地下⽔ 的电阻率差异为基础,在地⾯上测量天然电场N个不同频率的电场分量,根据它们的变化规律来研究不同的地 质体产⽣的异常变化情况,达到解决地质问题的⼀种电法勘探⽅法。因为该⽅法测量的是⼤地电磁场的电分量, 所以称为天然电场法;⽽我们选择了相对应深度的频段作测量,即进⾏了选频,所以⼜称选频法,故总称为天然 电场选频法。根据该理论⽅法设计⽣产的仪器称天然电场选频物探测量仪,简称天然电场仪或选频仪,⽤于地 质勘探⼯作。因此从专业⻆度来归类,应该属于地质仪器这⼀⼤类仪器中的物探仪器之中的电法仪器。从应⽤ ⻆度来归类,可以称为空洞探测仪、⼯程勘探仪、地热探测仪、考古仪、测井仪、测⽔仪、探矿仪器等。从测量场 源的⻆度来归类,也称为天然电场仪、⾳频电场仪、⼤地⾳频仪等。该仪器是利⽤⼤地天然电场源不需要通过 ⼈⼯电场即省略了笨拙的供电系统从⽽实现了操作简单,仪器轻巧。经过仪器采集的数据通过仪器独有内置 的运算功能实现了⾃动呈现曲线图、地质剖⾯图,根据剖⾯图清晰的了解地质层结构,可快速的确定岩层、溶 洞、含⽔层等具体信息。

普奇PQWT-KD系列自动成图空洞仪-仪器优势

1【. 测量速度快、效率⾼】⼀天可以完成8000⽶以上的剖⾯测量，了解不同深度的地质异常体，与传统⼈⼯电

场法仪器相⽐勘探速度和效率均提⾼许多倍。

2【. 携带⽅便】利⽤⼤地天然电磁场作为信号源，不需要笨重的⼈⼯供电场源部分，整套重量不超过3公⽄，携

带使⽤⽅便。

3【. 操作简单】仪器由⾼速CPU全⾃动控制，5分钟学会仪器操作，对于没有勘探经验的⼈员可以在10分钟内

掌握测量⽅法。

4【. 准确率⾼】核⼼部件全部原装进⼝，采⽤⾼性能放⼤器及⾼性能AD转化器，FFT数字滤波技术分辨率达到

了0.001mV，在⼤量的实地测试中获得与传统⼈⼯电场法仪器相美的稳定性。

5【. 抗⼲扰能⼒强】先进的抗⼲扰技术，多重抗⼲扰设计，经过仪器的选频和数字处理后，即使在城市、电⼲扰

强或其他外部⼲扰的⼯作区，也能观测到致性很好的异常曲线。

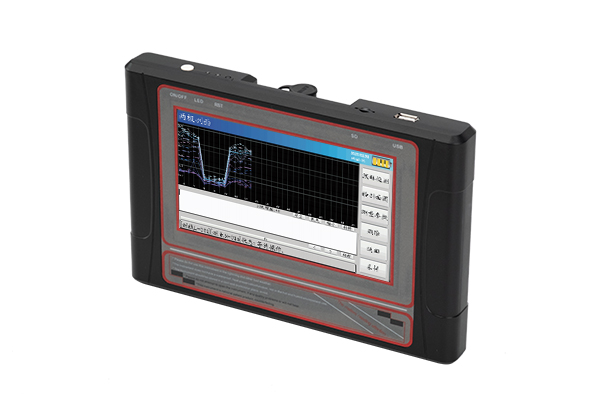

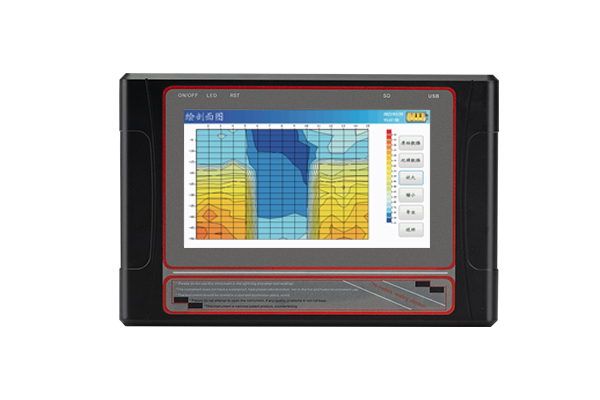

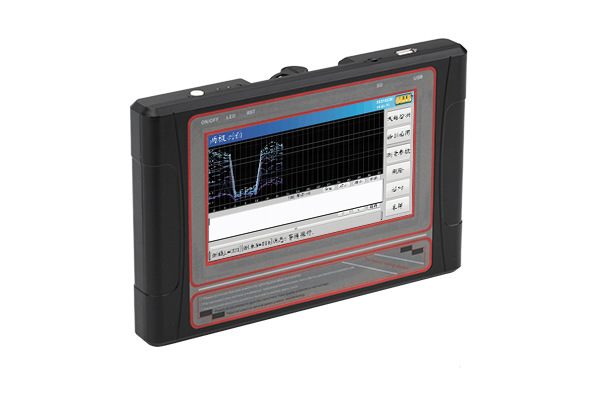

6【. ⾃动绘制曲线图、剖⾯图】摒弃了以往仪器需要电脑制图的步骤，使得操作更简单便捷。

7【. 阵容强⼤的专家技术⽀持团队】可以在仪器的使⽤及定井位等⽅⾯提供指导及参考建议。

普奇PQWT-KD系列自动成图空洞仪-仪器参数
